РАДИОПРИЕМНИКИ И РАДИОЛЫ 4-ГО КЛАССА И МАЛОГАБАРИТНЫЕ (КАРМАННЫЕ) РАДИОПРИЕМНИКИ

4.1. Малогабаритные (карманные) супергетеродинные радио­приемники
Промышленные массовые малогабаритные (карманные) радиоприемники выпускаются только супергетеродинного типа. На эти радиоприемники, имеющие объем менее 0,3 дм3, дейст­вие ГОСТ 5651 — 76 «Приемники радиовещательные. Общие технические условия» не распространяется, хотя некоторые радиоприемники этой группы по своим основным электричес­ким и акустическим параметрам удовлетворяют требованиям, предъявляемым к малогабаритным переносным радиоприем­никам 4-го класса.
Структурные схемы большинства малогабаритных (карман­ных) радиоприемников отличаются от типовой структурной схе­мы супергетеродинного радиоприемника, приведенной на рис. 3.1, отсутствием каскада УВЧ и построением каскада ПрЧ, т. е. схема содержит: входные цепи, преобразователь частоты на одном транзисторе, усилитель промежуточной частоты, детек­тор, усилитель низкой частоты, громкоговоритель.
Радиоприемники прямого усиления из-за плохой селектив­ности принимаемых станций и низкой чувствительности ис­пользуются лишь в различного рода сувенирах, радиоприемни­ках для детей и т. п.
Схемы карманных супергетеродинных радиоприемников выпуска 70-х годов в большинстве своем построены на семи транзисторах. В приемниках более поздних выпусков иногда используется до 12 (обычно кремниевых) транзисторов или применяются интегральные микросхемы. По составу диапазо­нов эти радиоприемники могут быть либо однодиапазонные (ДВ, СВ, УКВ), либо двухдиапазонные (ДВ — СВ, СВ — KB).

Рис. 4.1. Принципиальная схема радиоприемника «Космос»
Принципиальная схема радиоприемника «Космос» — одно­го из группы однодиапазонных карманных радиоприемников, построенных на германиевых транзисторах, приведена на рис. 4.1. Катушки входных контуров в этих радиоприемниках размещены на ферритовом стержне магнитной антенны и имеют индуктивную связь с транзистором преобразователя частоты.
Такая связь позволяет достаточно просто обеспечить основные требования, предъявляемые к входным цепям: из­бирательность по зеркальному каналу и необходимую полосу пропускания. Преобразователь частоты выполнен на одном транзисторе VT1 по схеме с совмещенным гетеродином. На­пряжение сигнала подается на базу этого транзистора через катушку связи L2. Нагрузкой транзистора преобразователя частоты является двухконтурный фильтр сосредоточенной селекции L5L6C10 L7C12, который обеспечивает селективность по соседнему каналу.
Необходимое усиление в тракте промежуточной частоты обеспечивается двумя каскадами на транзисторах VT2 и VT3. Первый (VT2) — апериодический и второй (VT3) — резо­нансный. В резонансном каскаде, нагруженном на контур L8C17, приняты меры повышения устойчивости. Для этого вход и выход каскада развязаны благодаря мостовой схеме. Средняя точка катушки контура по сигнальной составляю­щей находится на корпусе через суммарную емкость конден­саторов С23 и С24. В результате этого половинки контурной катушки образуют два плеча моста. В двух других плечах находятся емкость . конденсатора С26 и емкость перехода коллектор — база Ск. Таким образом, одна диагональ мос­та — вход каскада (база транзистора относительно корпуса), вторая — контурный конденсатор СП, с которого и снимается выходной сигнал.
При наладке схемы емкость конденсатора С26 подбирают такого значения, чтобы мост был сбалансирован. При этом, как известно из основ радиотехники, одна диагональ (выходная) не влияет на другую (входную), т. е. выходной сигнал не вли­яет на входной, и каскад работает устойчиво.


Рис. 4.2. Упрощенная мостовая схема резонансного каскада


Рис. 4.3. Схема оконечного каскада УНЧ радиоприемни­ка «Сюрприз»
Упрощенная мостовая схема каскада приведена на рис. 4.2. Связь второго каскада УПЧ на транзисторе VT3 с диодным амплитудным детектером — трансформаторная. В качестве детектора используется полупроводниковый диод VD1. Ве­личина связи выбирается такой, чтобы были согласованы вы­ходное сопротивление транзистора VT3 и входное сопротив­ление детектора.


Это необходимо для передачи на детектор наибольшего возможного значения сигнала, чтобы обеспе­чить при небольшом усилении тракта УПЧ, выполненного все­го на двух транзисторах, заданной чувствительности прием­ника.
Для АРУ используется постоянная составляющая тока детектора, которая влияет на напряжение смещения на базе регулируемого транзистора, т. е. протекая через резистор R10, она изменяет напряжение смещения на базе и управляет ба­зовым током транзистора VT2, а следовательно и коэффициен­том усиления тракта УПЧ.
Сигнал звуковой частоты снимается с нагрузки детектора — резистора R11, который является одновременно регулятором громкости и далее через фильтр R12 С22 подается на вход транзистора VT4 — первого каскада УНЧ.
Усилитель низкой частоты — трехкаскадный на транзисто­рах VT4...VT7. Первый каскад на транзисторе VT4 выполня­ет функцию предварительного УНЧ. В каскаде использована стабилизация рабочей точки за счет отрицательной обрат­ной связи через резистор R13.
При использовании выходного двухтактного каскада пос­ле каскада предварительного усиления включается так назы­ваемый фазоинверсный каскад, который обеспечивает на своем выходе наличие двух составляющих сигнала, сдвинутых по фа­зе на 180° относительно друг друга. Напряжения этих сос­тавляющих сигнала подаются на базы транзисторов, работаю­щих в разных плечах выходного каскада УНЧ. Функцию фазоинверсного каскада выполняет транзистор VT5. В нем также применена коллекторная стабилизация рабочей точки (за счет отрицательной обратной связи через резистор R15). Кроме того, каскад охвачен отрицательной обратной связью по переменной составляющей через конденсатор С21.
Оконечный двухтактный выходной каскад УНЧ выполнен на транзисторах VT6 и VT7 и имеет трансформаторное согласование с нагрузкой — звуковой катушкой громкого­ворителя. Коллекторы транзисторов VT6 и VT7 подключены к концам первичной обмотки выходного трансформатора Т2, а к средней точке этой обмотки подключен источник питания.


В некоторых радиоприемниках двухтактные оконечные каскады не имеют выходного трансформатора. На рис. 4.3 при­ведена схема такого оконечного каскада (радиоприемник «Сюрприз»). Нагрузкой является высокоомная головка громко­говорителя с отводом от середины обмотки звуковой катушки. Режим работы транзисторов выходного каскада (смещение на базе) определяется сопротивлением резисторов R18 и R19.
Карманный радиоприемник «Этюд-603» (рис. 4.4) по пос­троению схемы отличается от всех других приемников этого типа. Он выполнен на девяти транзисторах, из них пять используются в тракте усиления сигналов звуковой частоты.
В схеме радиоприемника наряду с германиевыми применяют­ся кремниевые транзисторы типа КТ-315: в тракте УПЧ (VT2, VT3, VT4), в предварительных каскадах УНЧ (VT5, VT6).
Кроме того, схема радиоприемника «Этюд-603» имеет ряд следующих особенностей. В тракте усиления сигналов промежуточной частоты вместо колебательных контуров исполь­зуется пьезокерамический фильтр Z ПФ1П-011, который обес­печивает избирательность по соседнему каналу не менее 20 дБ, т. е. такую же, как три колебательных контура. Контур L9C17, настроенный на промежуточную частоту 465 кГц, предназ­начен для согласования относительно низкого входного сопротив­ления ПКФ (около 1 кОм) с высокоомной коллекторной цепью транзистора преобразователя частоты (транзистор VT1).

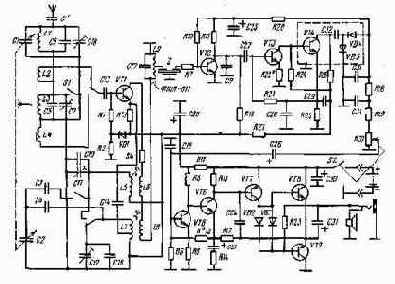

Рис. 4.4. Принципиальная схема радиоприемника «Этюд-603»
Необходимое усиление сигнала промежуточной частоты обес­печивается тремя апериодическими каскадами на транзисто­рах VT2...VT4.
Детектор выполнен по схеме с удвоением напряжения на диодах VD4 и VD5. Нагрузкой детектора по постоянному току является цепь R28, R29, R30. Сигнал звуковой частоты снима­ется с потенциометра R30, предназначенного для регулировки громкости. Высокочастотная составляющая сигнала на выходе детектора ослабляется благодаря П-образному фильтру низ­кой частоты СЗЗ R28 С34.
Напряжение АРУ снимается с нагрузки детектора и через низкочастотный фильтр R20C25 подается на базу транзистора VT2 первого каскада УПЧ.


Для повышения устойчивости частоты гетеродина при измене­нии напряжения питания, а также при изменении коэффициен­та усиления транзистора по току при его замене в базовую цепь транзистора преобразователя частоты VT1 включен селе­новый диод VD1 7ГЕ2А-С.
В усилителе низкой частоты использована непосредствен­ная связь между всеми каскадами. Предоконечный каскад на германиевом транзисторе VT7 нагружен на цепь, состоящую из резистора R23 и последовательно включенных с ним диодов VD2 и VD3. Эти диоды предназначены для стабилизации напря­жения смещения на базах транзисторов VT8 и VT9 оконечного каскада при изменении тока коллектора транзистора VT7, тем­пературы окружающей среды, снижении напряжения питания при разряде батареи.
Выходной каскад — двухтактный, с бестрансформаторным согласованием. Благодаря использованию в плечах оконечного каскада комплементарных транзисторов, т. е. противополож­ной структуры VT8 МП37Б (n-р-n) и VT9 МП41 (р-n-р), на его вход можно подавать однофазное напряжение. В этом слу­чае фазоинверсный каскад не требуется. Нагрузкой выходного каскада является головка громкоговорителя с сопротивлением звуковой катушки 60 Ом.
В радиоприемниках более поздних выпусков иногда исполь­зуется и большое число транзисторов — до 12 («Свирель», «Волхова») или интегральные микросхемы («Олимпик», «Невс­кий»).
В последних применена полупроводниковая микросхема К174ХА2 (рис. 4.5), которая вместе с подключенными элемен­тами выполняет функции: УВЧ, гетеродина, смесителя, УПЧ, усилителя сигнала АРУ.
Принимаемый сигнал с катушки связи магнитной антенны (в диапазоне СВ) или с катушки связи входного контура (в диапазоне KB) подается на симметричный вход микросхемы (выводы 1, 2) — на базы транзисторов VT3 и VT5 (рис. 4.6), образующие дифференциальный каскад УВЧ. Далее усиленный ВЧ сигнал подается на вход балансного смесителя на тран­зисторах VT7...VT12 микросхемы.
Транзисторы VT13 и VT14 микросхемы выполняют функцию гетеродина.


Сигнал с контура гетеродина L2C7C10C6 (в диа­пазоне KB) и с контура L3C6C8C9C11 (в диапазоне СВ) по­дается на вывод 6 микросхемы (коллектор транзистора VT13), а с катушек связи этих контуров — на выводы 4 и 5 микросхе­мы (на базы транзисторов VT13 и VT14). Через эти же выво­ды микросхемы сигнал подается на балансный смеситель (на базы транзисторов VT8 и VT12). Нагрузкой смесителя является трехконтурный ФСС L4C19C20, L6C23, L7C25, который оп­ределяет избирательность приемника по соседнему каналу.

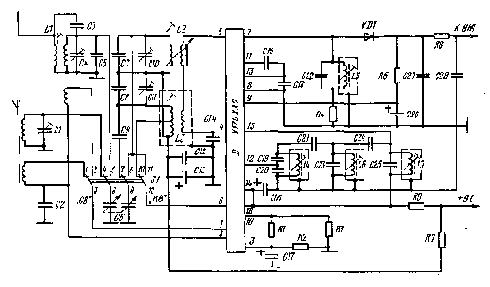

Рис. 4.5. Схема тракта ВЧ и ПЧ радиоприемника «Невский»
Сигнал с выхода смесителя (вывод 15 микросхемы) пода­ется на первый контур ФСС L7C25, а с выхода ФСС — на вход УПЧ (вывод 12 микросхемы). Второй вход УПЧ (вывод 11 микросхемы) заземлен по переменному току. Нагрузкой УПЧ является широкополосный резонансный контур L5C22, подклю­ченный к выводу 7 микросхемы, с которого сигнал подается на Диод VD1, выполняющий функцию детектора.

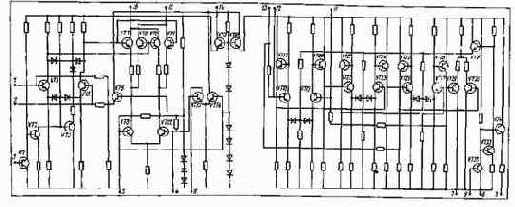

Рис. 4.6. Принципиальная схема интегральной микросхемы К174ХА2
Для АРУ используется постоянная составляющая тока диода детектора, с помощью которого после усиления регулируется ток каскада УВЧ. Управляющий сигнал АРУ снимается с выхо­да детектора и через фильтр R5C26 подается на вывод 9 микро­схемы (на вход усилителя постоянного тока, выполненного на транзисторах VT32...VT34 микросхемы; см. рис. 4. 6). После уси­ления сигнал АРУ с вывода 10 микросхемы подается на дели­тель и фильтрующую цепочку Rl, R2, R3, СП, а затем на вход другого усилителя постоянного тока (вывод 3 микросхемы) и далее на каскад УВЧ.

4.2. Переносные радиоприемники 4-го класса
По своему конструктивному исполнению переносные радио­приемники 4-го класса можно разбить на две группы: модели груп­пы «А» и модели группы «Б». Они отличаются друг от друга по габаритным размерам (радиоприемники группы «А» имеют боль­шие размеры) и по некоторым электроакустическим параметрам (в частности, по выходной мощности, диапазону воспроизводимых частот, среднему звуковому давлению).


Большинство схем радиоприемников 4-го класса как крупно­габаритных, так и малогабаритных построено на семи транзисто­рах. На рис. 4.7 приведена принципиальная схема радиоприемника «Кварц-407», одного из типовых радиоприемников 4-го клас­са, выполненного на семи германиевых транзисторах.

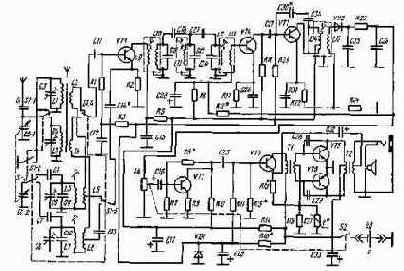

Рис. 4.7. Принципиальная схема радиоприемника «Кварц-407»
Входные цепи радиоприемника, состоящие из колебательных контуров L1C3 и L3C4 ДВ и СВ диапазонов соответственно, име­ют индуктивную связь с транзистором VT1 (ГТ309 В) преобра­зователя частоты. Контурные катушки LI, L3 и катушки связи L2 и L4 размещены на ферритовом стержне магнитной антенны. Каждая контурная катушка и соответствующая ей катушка свя­зи используются только в своем диапазоне. При работе в диапазо­не СВ контурная катушка ДВ диапазона закорачивается с по­мощью переключателя S1 — 2 во избежание паразитных резонан-сов. Одна из секций сдвоенного конденсатора переменной емкос­ти С2 — 1 с помощью переключателя диапазонов S1 — 1 подключа­ется поочередно либо к контуру L1C3 (в диапазоне ДВ), либо к контуру L3C4 (в диапазоне СВ).
Принятый сигнал со входных цепей через переходной конден­сатор СП подается на базу транзистора VT1, выполняющего функцию гетеродинного преобразователя частоты, т. е. построен­ного по схеме с совмещенным гетеродином.
Гетеродинная часть преобразователя частоты выполнена по схеме с индуктивной обратной связью. Элементом связи являются катушки L 6 и L 8 соответственно для диапазонов ДВ и СВ, ин­дуктивно связанные с соответствующим контуром гетеродина L5C6C9C5C2 — 2 (ДВ) и L7C8C10C7C2 — 2 (СВ). Гетеродинные контуры в диапазонах ДВ и СВ перестраиваются с помощью вто­рой секции конденсатора переменной емкости С2 — 2.
Положительная обратная связь, необходимая для самовозбуж­дения гетеродина, через катушки связи L2, L6 или L4, L8 подается в эмиттерную цепь транзистора VT1 через конденсатор С14. Напря­жение гетеродина с катушки связи контура гетеродина (L6 или L8) вводится в цепь базы транзистора VT1 последовательно с напряжением входного сигнала через катушки связи входных кон­туров L2 или L4 и конденсатор СП.


Нагрузкой преобразователя частоты является трехконтурный ФСС, с помощью которого обеспечиваются необходимая избира­тельность приемника по соседнему каналу (26...30 дБ) и необходимая полоса пропускания (7...8 кГц при ослаблении сигнала на краях — 6 дБ).
Напряжение смещения на базах транзисторов VT1 и VT7 ста­билизировано с помощью опорного диода VD1 7ГЕ2АК, имеюще­го опорное напряжение 1,5 В. Этим достигается незначительное изменение усиления тракта промежуточной частоты и сохраняется работоспособность гетеродина при глубоком разряде батарей. Кро­ме того, применение опорного диода повышает температурную ста­бильность каскадов, так как с ростом температуры опорное напряжение диода несколько уменьшается, следовательно, уменьша­ется и смещение на базах транзисторов, препятствуя росту кол­лекторных токов.
Связь между контурами ФСС L10C19, L11C22, L12C24 — ем­костная, через конденсаторы связи С18 и С21. Значения емкостей этих конденсаторов определяют заданную ширину полосы пропус­кания.
Связь первого контура ФСС с коллектором транзистора VT1 — индуктивная, с помощью катушки связи L9, а третьего контура с базой транзистора VT4 — первого каскада УПЧ — с помощью катушки связи L13.
Схема каскадов усиления сигнала промежуточной частоты ана­логична схеме радиоприемника «Космос» (см. рис. 4.1).
Нагрузкой детектора по переменному току являются сопротив­ление фильтра C35R23C36, входное сопротивление УНЧ, а также цепь L12,C20 подачи напряжения АРУ.
Для уменьшения нелинейных искажений, вносимых детекто­ром, на диод VD2 подается отрицательное напряжение смещения, образующееся за счет протекания тока эмиттера транзистора VT7 через резистор R24. Напряжение с части нагрузки детектора — резистора R4 — используется в качестве регулирующего напряже­ния АРУ.
Принцип действия АРУ в радиоприемниках 4-го класса осно­ван на зависимости коэффициента усиления каскада УПЧ (VT4) от напряжения смещения на базе этого транзистора. Такая АРУ называется режимной.


При увеличении входного сигнала увеличи­ вается напряжение сигнала промежуточной частоты, подводимое к детектору, а следовательно, и выпрямленное напряжение поло­жительной полярности на его нагрузке. Это увеличивающееся нап­ряжение через фильтр НЧ R12C20 подается на базу транзисто­ра VT4, уменьшая отрицательное смещение, а соответственно, и усиление каскада и всего тракта УПЧ. Чем больше входной сигнал, тем большее положительное напряжение снимается с нагрузки де­тектора и тем в большей степени уменьшается усиление тракта УПЧ. Таким образом, при действии АРУ значительные изменения сигнала на входе радиоприемника будут сведены лишь к очень незначительным изменениям напряжения на выходе громкоговори­теля. Чтобы АРУ не реагировала на изменение амплитуды высоко­частотного сигнала на входе приемника, происходящее в результа­те амплитудной модуляции, используется фильтр НЧ R12C20.
Усилитель низкой частоты радиоприемника — трехкаскадный, содержит два каскада предварительного усиления и выходной кас­кад мощности. Все три каскада УНЧ выполнены на транзисторах VT2, VT3, VT5, VT6, включенных по схеме с общим эмиттером. На входе УНЧ имеется регулятор громкости R4.
Первый каскад УПЧ (на транзисторе VT2) — резистивный. Нагрузкой его является резистор R10. Для повышения входного сопротивления УНЧ и обеспечения малого уровня собственных шумов первого каскада в нем используется комбинированная глубокая отрицательная обратная связь по напряжению через резистор R6 и по току через резистор R9. За счет отрицательной обратной связи по постоянному току через те же цепи обеспечива­ется термостабилизация режима каскада.
Второй каскад УНЧ (на транзисторе VT3) является трансформа­торным, фазоинверсным. Нагрузкой его является входное сопро­тивление оконечного каскада. Трансформатор Т1 служит для согласования и фазоинверсии. Смещение на базе транзистора предоконечного каскада стабилизировано с помощью опорного диода VD1.
Выходной каскад является усилителем мощности, выполнен по двухтактной трансформаторной схеме на транзисторах VT5 и VT6. Нагрузкой каскада является громкоговоритель.


Для согласо­вания низкого сопротивления громкоговорителя с высоким сопро­ тивлением каскада служит выходной трансформатор Т2. Напряже­ние смещения на базы транзисторов VT5 и VT6 подается с резис­тора R19 и резистора R21. Температурная стабилизация режима выходного каскада по постоянному току осуществляется с помощью терморезистора R21. С ростом температуры сопротивление терморе­зистора уменьшается.
Для снижения нелинейных искажений, вносимых выходным кас­кадом, и получения частотной характеристики УНЧ нужной формы выходной и предоконечный каскады охвачены отрицательной об­ратной связью. Напряжение обратной связи снимается со вторич­ной обмотки выходного трансформатора и подается через конден­сатор С32 в эмиттерную цепь транзистора VT3.
Для коррекции частотной характеристики выходного каскада в области верхних звуковых частот в этом каскаде имеется отрица­тельная обратная связь через конденсаторы С28 и С29.
Принципиальные схемы некоторых радиоприемников 4-го клас­са имеют ряд особенностей в отличие от рассмотренной типовой схемы радиоприемника «Кварц-407». Так, в схеме радиоприемни­ков «Космонавт», «Сигнал-402», «Сокол-404» применена комбини­рованная индуктивно-емкостная связь входных контуров с базой транзистора преобразователя (или УВЧ — в радиоприемнике «Кос­монавт»). Элементом связи являются конденсатор С6 (рис. 4.8) и катушка связи L3 (общая для обоих диапазонов). Достоинством такого способа связи являются равномерный коэффициент переда­чи по диапазону, лучшее ослабление приема зеркального канала и упрощение переключателя диапазонов (уменьшение числа групп коммутации переключателя).

Рис. 4.8. Схема УВЧ радиоприем­ника «Космонавт»
В схеме радиоприемника «Космонавт», выполненного на восьми транзисторах, первый каскад на транзисторе VT1 используется в качестве апериодического уси­лителя высокой частоты. Нагруз­кой транзистора является резис­тор R3 (рис. 4.8). Такой УВЧ по­вышает устойчивость работы преобразователя частоты, а также улучшает эффективность действия АРУ.


Напряжение АРУ регули­ рует базовый ток транзистора VT1, а следовательно, и усиление каскада УВЧ.
В радиоприемниках 4-го класса, имеющих диапазоны СВ и KB («Кварц-402», «Сокол-2», «Сокол-405») для преобразования час­тоты в диапазоне KB используется гетеродин, выполненный на отдельном транзисторе. Такое схемное решение применяется в большинстве радиоприемников при наличии в нем диапазона KB (рис. 4.9). Применение отдельного гетеродина позволяет улуч­шить стабильность схемы. Упрощается настройка приемника при серийном производстве. Оба сигнала (принимаемый и сигнал гете­родина) подаются на базу транзистора смесителя VT1 через груп­пу коммутации 16 — 17 — 18 переключателя диапазонов.

Рис. 4.9. Схема преобразователя частоты радиоприемника «Сокол-405» с отдельным гетеродином
В современных переносных радиоприемниках 4-го класса более распространены кремниевые транзисторы, которые обладают боль­шей устойчивостью к температурным воздействиям. Построение схем этих радиоприемников аналогично построению рассмотренных схем на германиевых транзисторах.
Гибридные интегральные микросхемы серии К237 не нашли широкого распространения в переносных радиоприемниках 4-го класса. Они используются в основном в радиоприемниках и маг­нитолах 2-го и 3-го классов (см. гл. 5, 6).

Рис. 4.10. Схема УНЧ радио­приемника «Вега-404»
В переносных радиоприемниках 4-го класса более распростра­нены полупроводниковые интегральные микросхемы серии К174, ис­пользуемые в, тракте УНЧ. В радиоприемниках «Вега-404», «Вега-407», «Хазар-403» тракт УНЧ выпол­нен на микросхеме К174УН4Б (рис. 4.10). Ранее эта микросхема имела обозначение К1УС744Б. Микросхема, обеспечивает все усиление тракта УНЧ. Сигнал низкой частоты подается о каскада детектора на вывод 4 микро­схемы. Конденсатор С22 является элементом фильтра. Устойчивость ра­боты УНЧ обеспечивается цепочкой обратной связи R26, R27, С38, С39. С помощью подстроечного резистора R28 можно регулировать обратную связь, обеспечивая требуемое усиле­ние микросхемы.


Резистор R25 уста­ навливает необходимый ток покоя оконечных каскадов микросхемы.
В современных переносных радио­приемниках 4-го класса наряду с автономным питанием от батарей начали использоваться встроенные блоки питания от сети перемен­ного тока. Такая схема блока питания радиоприемника «Альпи-нист-417» приведена на рис. 4.11. Блок питания состоит из силового трансформатора, выпрямительного элемента КЦ405Б, стабили-. затора на транзисторе К.Т815А и стабилитроне D814B. Стаби­литрон является источником опорного напряжения, а транзистор — регулирующим элементом.
Принцип работы стабилизатора следующий. В установившемся режиме напряжение между эмиттером и базой транзистора явля­ется управляющим. Оно равно разности напряжений на нагрузке (выходного напряжения) и опорном стабилитроне. При изменении выходного напряжения (в результате изменения тока потребления приемника или при изменении выпрямленного напряжения) из­меняется управляющее напряжение, что приводит к изменению нап­ряжения эмиттер — коллектор транзистора и этим компенсируется изменение выходного напряжения блока стабилизатора. Резистор R26 определяет ток в цепи стабилитрона. Конденсатор С39 1000 мкФ снижает уровень пульсаций выпрямленного напряжения.

Рис. 4.11. Схема блока питания радиоприемника «Альпинист-417»

4.3. Стационарные радиолы 4-го класса
Из стационарных моделей 4-го клас­са выпускаются только транзисторные радиолы серии «Серенада» — двухдиа-пазонные, имеющие возможность прие­ма в диапазонах ДВ и СВ. По принципу построения схемы радиолы несколько отличаются от рассмотренных схем переносных и малогабаритных радио приемников 4-го класса. Отличия имеются в конструкции, наличии встроенного блока питания от сети переменного тока, в схемных решениях входных цепей, преобразо­вателя частоты. УНЧ.
На рис. 4.12 приведена схема транзисторной радиолы 4-го класса «Серенада-404». Она построена на семи кремниевых тран­зисторах n-р-n структуры, работающих в следующих каскадах: VT1 — смеситель, VT2 и VT3 — первый и второй каскады УПЧ, VT4 — отдельный гетеродин, VT5 и Т6 — каскады предварительно­го УНЧ, VT7 — выходной каскад, работающий в режиме класса А.


В отличие от ранее рассмотренных схем переносных радиопри­емников 4-го класса, во входных цепях обоих диапазонов примене­на индуктивно-емкостная связь с антенной и индуктивная со вхо­дом преобразователя частоты.
Преобразователь частоты выполнен с отдельным гетеродином. Напряжение гетеродина подается в цепь эмиттера смесителя .через катушки связи L10 или L12. В цепь базы смесителя включен последовательный заграждающий фильтр L7C10, ослабляющий прием сигнала с частотой, равной промежуточной. В качестве избирательного элемента для ослабления сигналов по соседнему каналу в тракте УПЧ используется ПКФ (ФП1П-026). Для сог­ласования входного сопротивления ПКФ с выходным сопротивле­нием транзистора смесителя применен согласующий контур L8L9C11, настроенный на промежуточную частоту.
В тракте низкой частоты (на его входе) включен регулятор тембра по верхним звуковым частотам. При проигрывании грам­пластинок транзистор VT3 тракта УПЧ используется в качестве дополнительного предварительного каскада УНЧ.

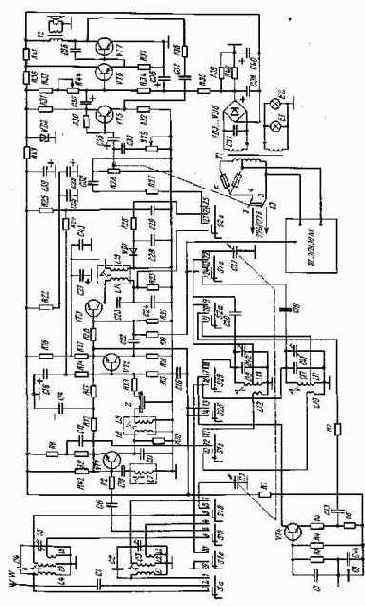

Рис. 4.12. Принципиальная схема радиолы «Серенада-404»
Контрольные вопросы
1. Объясните построение структурной схемы типового переносного радиоприем­ника 4-го класса.
2. Объясните построение принципиальной схемы радиоприемника «Космос».
3. Как осуществляется повышение устойчивости в резонансном каскаде тракта УПЧ?
4. Охарактеризуйте варианты построения схем оконечных каскадов тракта УНЧ.
5. Какие особенности имеет схема усилителя промежуточной частоты радио­приемника «Этюд-603»?
6. Какие функции выполняет интегральная микросхема К174ХА2 в схемах ра­диоприемников «Олимпик» и «Невский»?
7. Объясните построение принципиальной схемы радиоприемника «Кварц-407».
8. Как работает система АРУ в радиоприемнике «Кварц-407»?
9. Какие особенности имеются в схемах высокочастотных каскадов радиопри­емников «Сокол-404», «Космонавт»?
10. Объясните особенности построения схем преобразователей частоты радио­приемников с диапазоном коротких волн.
11. Какие функции выполняет интегральная микросхема К174УН4Б в перенос­ных радиоприемниках 4-го класса «Вега-404», «Хазар-403»?
12. Объясните построение схемы и работу блока питания от сети переменного тока радиоприемника «Альпинист-417».
13. Какие особенности имеет принципиальная схема сетевой радиолы 4-го класса «Серенада-404»?
