ТИРИСТОРНЫЕ РЕГУЛЯТОРЫ НАПРЯЖЕНИЯ


С амплитуднофазовым управлением

В регуляторе, схема которого показана на рис. 1, использованы два тринистора, открывающиеся один в положительный, а другой - в отрицательный полуперноды сетевого напряжения. Действующее напряжение на нагрузке Rн регулируют переменным резистором R3.


Puc.1

Регулятор работает следующим образом. В начале положительного полупериода (плюс на верхнем по схеме проводе) тринисторы закрыты. По мере увеличения сетевого напряжения конденсатор. С1 заряжается через резисторы R2 и R3. Увеличение напряжения на конденсаторе отстает (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления резисторов R2 и R3 и емкости конденсатора С1. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога открывания тринистора Д1. Когда тринистор откроется, через нагрузку Rн потечет ток, определяемый суммарным сопротивлением открытого тринистора и Rн. Тринистор Д1 остается открытым до конца полупериода. Подбором резистора R1 устанавливают желаемые пределы регулирования. При указанных на схеме номиналах резисторов и конденсаторов напряжение на нагрузке можно изменять в пределах 40- 220 В.

В течение отрицательного полупериода аналогично работает тринистор Д4. Однако, конденсатор С2, частично заряженный в течение положительного полупериода (через резисторы R4 и R5 и диод Д6), должен перезаряжаться, а значит и время задержки включения тринистора должно быть большим. Чем дольше был закрыт тринистор Д1 в течение положительного полупериода, тем большее напряжение будет на конденсаторе С2 к началу отрицательного и тем дольше будет закрыт тринистор Д4.

Синфазность работы тринисторов зависит от правильного подбора номиналов элементов R4, R5, С2. Мощность нагрузки может быть любой в пределах от 50 до 1000 Вт.

И.ЧУШАНОК г. Гродно

С фазоимпульсным управлением

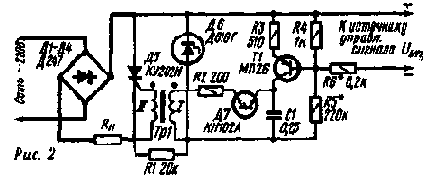

Регулятор, схема которого показана на рис. 2, управляется автоматически сигналом Uynp. В регуляторе использованы два тиристора - тринистор Д5 и динистор Д7. Тринистор открывается импульсами, которые формируются цепочкой, состоящей из динистора Д7 и конденсатора С1. В начале каждого полупериода тринистор и динистор закрыты и конденсатор С1 заряжается током коллектора транзистора Т1. Когда напряжение на конденсаторе достигнет порога открывания динистора, он откроется и конденсатор быстро разрядится через резистор R2 и первичную обмотку трансформатора Тр1. Импульс тока со вторичной обмотки трансформатора откроет тринистор. При этом управляющее устройство будет обесточено (так как падение напряжения на открытом тринисторе очень мало), динистор закроется. По окончании полупериода триннстор выключится и с началом следующего полупериода начнется новый цикл работы регулятора.




Puc.2 Время задержки импульса, открывающего тринистор, относительно начала полупериода определяется скоростью заряда конденсатора С1, которая пропорциональна току коллектора транзистора Т1. Изменяя управляющее напряжение Uynp, можно управлять этим током и, в конечном итоге, регулировать напряжение на нагрузке. Источником сигнала Uynp может быть полосовой фильтр (с выпрямителем) цветомузыкальнои установки, программное устройство. В системах автоматического регулирования в качестве Uупр используют напряжение обратной связи. Резистор R5 необходимо подобрать таким, чтобы при Uynp=0 тринистор открывался в каждый полупериод в момент времени, близкий к окончанию полупериода. Для того, чтобы перейти на ручное регулирование, достаточно заменить резистор R5 последовательной цепочкой из переменного резистора и постоянного сопротивлением 10- 12 кОм. Напряжение стабилизации стабилитрона Д6 должно быть на 5-10 В больше максимального напряжения включения динистора. Транзистор Т1. может быть любым из серий МП21, МП25, МП26. Динистор можно применить типов КН102Б, Д227А, Д227Б, Д228А, Д228Б. Резистор R1 составлен из двух мощностью по 2 Вт. Импульсный трансформатор Тр1 намотан на кольцевом сердечнике, имеющем размеры 26Х18Х4 мм, из пермаллоя 79НМА (или такого же сечения из феррита М2000НМ1). Обмотка I содержит 70 витков, а обмотка II - 50 витков провода ПЭВ-2 0,33 мм. Межобмоточная изоляция должна выдерживать напряжение, близкое к сетевому. Вместо динистора в регуляторе можно использовать транзистор, работающий в лавинном режиме. О работе транзисторов, в этом режиме подробно рассказывалось в "Радио", 1974, № 5, С. 38-41. Схема одного из таких регуляторов показана на рис. 3.

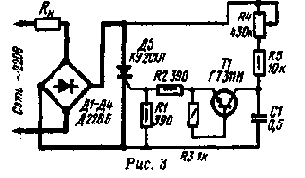

Puc.3 По принципу работы регулятор с транзистором, работающим в лавинном режиме, не отличается от предыдущего. Используемый транзистор типа ГТ311И имеет напряжение лавинного пробоя около 30 В (при сопротивлении резистора R3 равном 1 кОм). В случае применения других транзисторов - номиналы элементов R4, R5, С1 потребуется изменить. В регуляторе (рис. 3) могут быть использованы и другие транзисторы, в том числе и структуры р-п-р, например П416. В этом случае нужно у транзистора Т1 (см. рис. 3) поменять местами выводы эмиттера и коллектора. Резистор R3 во всех случаях должен быть включен между базой и эмиттером. Напряжение на нагрузке регулируют переменным резистором R4. Инж. Е. ФУРМАНСКИЙ Москва С аналогом однопереходного транзистора В регуляторе, схема которого показана на рис. 4, применен фазоимпульсный метод управления тринистором. В управляющем устройстве регулятора использован транзисторный аналог однопереходного транзистора (двухбазового диода). О работе однопереходных транзисторов можно прочитать в "Радио", 1972, № 7, с. 56.

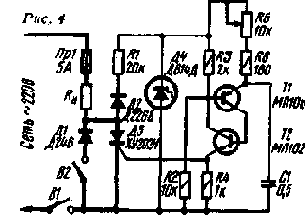

Puc.4 Силовая цепь регулятора построена так же, как у регулятора, опубликованного в "Радио", 1972, № 9, с. 55. При разомкнутых контактах выключателя В'2 действующее значение напряжения на нагрузке можно изменять в пределах от нескольких вольт до 110 В, а при замкнутых - от 110 до 220 В. По принципу работы управляющее устройство описываемого регулятора не отличается от устройств на динисторе или лавинном транзисторе (рис. 2 и 3). Мощность, подводимую к нагрузке, регулируют переменным резистором R5. Тринистор ДЗ и диод Д1 установлены на общем радиаторе площадью 50-80 см2. Резистор R1 составлен из двух резисторов мощностью 2 Вт. Инж. В. ПОПОВИЧ г. Ижевск. На симисторе Описываемый регулятор построен по схеме фазоимпульсного регулирования с использованием симистора (симметричного тирнстора). Схема регулятора показана на рис. 5. В управляющем устройстве применен транзисторный аналог однопереходного транзистора n-типа.

Puc.5 При включении регулятора (выключателем В1) транзисторы Т1 ч Т2 закрыты и конденсатор С1 начинает заряжаться через резистор R4 (с помощью которого регулируют мощность, выделяемую на нагрузке Rн). Заряд продолжается до тех пор, пока напряжение на конденсаторе не превысит порог открывания транзистора Т1. В этот момент транзисторы открываются и переходят в режим насыщения. Конденсатор быстро разряжается через них на первичную обмотку импульсного трансформатора Тр1. Импульс тока со вторичной обмотки открывает симистор Д5. Порог открывания транзисторов определяется сопротивлениями резисторов делителя R2R3. Импульсный трансформатор Тр1 намотан на кольце из феррита М2000НМ1-15 типоразмера К20х 12х6. Обмотка I содержит 50 витков, а II - 30 витков провода ПЭЛШО 0,25 мм. Конденсатор С1 - МБМ с рабочим напряжением 160 В. Максимально допустимый ток нагрузки регулятора 5 А. Пределы регулирования напряжения от нескольких вольт до 215 В. Инж. В. ПОНОМАРЕНКО. инж. В. ФРОЛОВ г. Воронеж C улучшенной регулировочной характеристикой В тиристорных регуляторах с фазоимпульсным управлением напряжение на конденсаторе RС-цепи во время его заряда увеличивается по экспоненциальному закону. При синусоидальной форме сетевого напряжения регулировочная характеристика, выражающая зависимость напряжения на нагрузке от сопротивления переменного резистора, оказывается резко нелинейной, что затрудняет плавную регулировку напряжения на нагрузке.

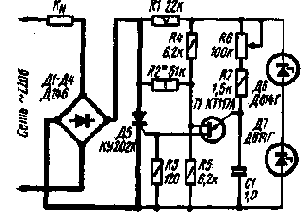

Puc.6 Тиристорный регулятор, схема которого показана на рис. 6, в значительной степени свободен от этого недостатка. В регуляторе использован однопереходный транзистор. Улучшение линейности регулировочной характеристики достигается тем, что конденсатор С1 заряжается от напряжения сети (через резистор R4) и одновременно от источника постоянного стабилизированного напряжения (через делитель R5R6 и диод Д6}. Изменяя резистором R6 уровень постоянного напряжения, можно управлять моментом открывания тринистора и, следовательно, напряжением на нагрузке. Диод Д6 исключает возможность разряда конденсатора через резистор R6. Сопротивление резистора R4 выбирают таким, чтобы при замкнутом накоротко резисторе R6 напряжение на нагрузке было минимальным. Тогда при крайнем нижнем (по схеме) положении движка резистора R6 напряжение на нагрузке будет максимальным. Со стабилизацией выходного напряжения Особенностью описываемого регулятора является способность стабилизировать напряжение на нагрузке при изменении напряжения питающей сети. Управляющее устройство построено на однопереходном транзисторе по схеме фазоимпульсного регулирования (см. рис. 7).
