Конфигурация тестируемых схем (типа "звезда" и нормализованная)


В моделях схем, проектируемых для хранилищ данных, существует большое разнообразие способов размещения объектов схем. Одна из моделей схем для хранилищ данных - схема типа "звезда" (star schema). Другая схема - схема в третьей нормальной форме (3NF-схема, third normal form schema). Кроме того, некоторые схемы хранилищ данных не являются ни схемами типа "звезда", ни 3NF-схемами, они имеют свойства обеих схем; такие схемы представляются гибридными моделями схем.

СУБД Oracle9i разработана для поддержки всех схем хранилищ данных наиболее эффективным способом. Некоторые средства могут быть специфическими для одной модели схем (такие, как преобразования запросов типа "звезда", специфические для схем типа "звезда"). Тем не менее, подавляющее большинство средств для хранилищ данных в СУБД Oracle в равной степени применимы для схем типа "звезда", 3NF-схем и гибридных. Основные функциональные возможности для хранилищ данных, такие, как секционирование (включая загрузку данных методом "скользящее окно" - rolling window load technique), параллелизм, материализованные представления и аналитический SQL, реализованы для всех моделей схем. (Прим. ред. С методом "скользящее окно" можно ознакомиться по [5].)

Определение, какую модель схемы следует использовать для хранилища данных, должно быть основано на требованиях и предпочтениях конкретной команды проектировщиков хранилища данных. Сравнение достоинств альтернативных моделей схем выходит за рамки данной работы. Вместо этого, в этой работе для иллюстрации сжатия для различных схем используются примеры схемы типа "звезда" и нормализованной схемы.

На рис. 2 показан пример схемы типа "звезда", подчеркивающий типичную структуру "звезда", в которой таблица фактов DAILY_ SALES (продажи) - центр "звезда", окруженный таблицами измерений: TIME (время), CUSTOMER (клиент), SALES REGION (регион продаж), ITEM (продукт) и PROMOTION (продвижение). Существует две таблицы итогов, определенные на таблице DAILY_SALES (дневные продажи): WEEKLY_SALES (продажи за неделю) и SALES_AGGR (агрегирование продаж). В таблице WEEKLY_SALES агрегируются продажи из таблицы DAILY_SALES по продуктам и клиентам за каждую неделю. Таблица SALES_AGGR строится на таблице DAILY_SALES с дальнейшим агрегированием по регионам продаж.


В моделях схем, проектируемых для хранилищ данных, существует большое разнообразие способов размещения объектов схем. Одна из моделей схем для хранилищ данных - схема типа "звезда" (star schema). Другая схема - схема в третьей нормальной форме (3NF-схема, third normal form schema). Кроме того, некоторые схемы хранилищ данных не являются ни схемами типа "звезда", ни 3NF-схемами, они имеют свойства обеих схем; такие схемы представляются гибридными моделями схем.

СУБД Oracle9i разработана для поддержки всех схем хранилищ данных наиболее эффективным способом. Некоторые средства могут быть специфическими для одной модели схем (такие, как преобразования запросов типа "звезда", специфические для схем типа "звезда"). Тем не менее, подавляющее большинство средств для хранилищ данных в СУБД Oracle в равной степени применимы для схем типа "звезда", 3NF-схем и гибридных. Основные функциональные возможности для хранилищ данных, такие, как секционирование (включая загрузку данных методом "скользящее окно" - rolling window load technique), параллелизм, материализованные представления и аналитический SQL, реализованы для всех моделей схем. (Прим. ред. С методом "скользящее окно" можно ознакомиться по [5].)

Определение, какую модель схемы следует использовать для хранилища данных, должно быть основано на требованиях и предпочтениях конкретной команды проектировщиков хранилища данных. Сравнение достоинств альтернативных моделей схем выходит за рамки данной работы. Вместо этого, в этой работе для иллюстрации сжатия для различных схем используются примеры схемы типа "звезда" и нормализованной схемы.

На рис. 2 показан пример схемы типа "звезда", подчеркивающий типичную структуру "звезда", в которой таблица фактов DAILY_ SALES (продажи) - центр "звезда", окруженный таблицами измерений: TIME (время), CUSTOMER (клиент), SALES REGION (регион продаж), ITEM (продукт) и PROMOTION (продвижение). Существует две таблицы итогов, определенные на таблице DAILY_SALES (дневные продажи): WEEKLY_SALES (продажи за неделю) и SALES_AGGR (агрегирование продаж). В таблице WEEKLY_SALES агрегируются продажи из таблицы DAILY_SALES по продуктам и клиентам за каждую неделю. Таблица SALES_AGGR строится на таблице DAILY_SALES с дальнейшим агрегированием по регионам продаж.

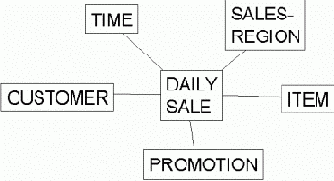

Рис. 2. Типичная схема типа "звезда"

В нашем втором примере мы показываем сжатие для различного типа нормализованных схем на примере стандартных эталонных тестов (benchmark) для оценки среды поддержки принятия решений TPC-H/TPC-R. (Прим. ред. О тестах TPC см. например, [6].) Схема этих тестов состоит из восьми базовых таблиц, моделирующих хранилище данных типичной среды розничной торговли (см. рис. 3). Таблицы, такие, как PART, SUPPLIER, PARTSUPP и CUSTOMER, содержат относительно статичную информацию о продуктах, которые типичная компания розничной торговли покупает у своих поставщиков (supplier) и продает своим клиентам (customer). Объем этих таблиц составляет примерно 15% от общего объема базы данных. Объем двух самых больших таблиц, LINEITEM и ORDERS, составляет примерно 85% от общего объема базы данных. Они содержат данные об отдельных сделках. В отличие от предыдущего примера эта схема не организована как схема типа "звезда", в ней используется нормализованный [3] подход.



Рис. 3. Нормализованные схемы эталонных тестов TPC-H и TPC-R



Рис. 2. Типичная схема типа "звезда"

В нашем втором примере мы показываем сжатие для различного типа нормализованных схем на примере стандартных эталонных тестов (benchmark) для оценки среды поддержки принятия решений TPC-H/TPC-R. (Прим. ред. О тестах TPC см. например, [6].) Схема этих тестов состоит из восьми базовых таблиц, моделирующих хранилище данных типичной среды розничной торговли (см. рис. 3). Таблицы, такие, как PART, SUPPLIER, PARTSUPP и CUSTOMER, содержат относительно статичную информацию о продуктах, которые типичная компания розничной торговли покупает у своих поставщиков (supplier) и продает своим клиентам (customer). Объем этих таблиц составляет примерно 15% от общего объема базы данных. Объем двух самых больших таблиц, LINEITEM и ORDERS, составляет примерно 85% от общего объема базы данных. Они содержат данные об отдельных сделках. В отличие от предыдущего примера эта схема не организована как схема типа "звезда", в ней используется нормализованный [3] подход.



Рис. 3. Нормализованные схемы эталонных тестов TPC-H и TPC-R
