Функция logpts выдает вектор точек

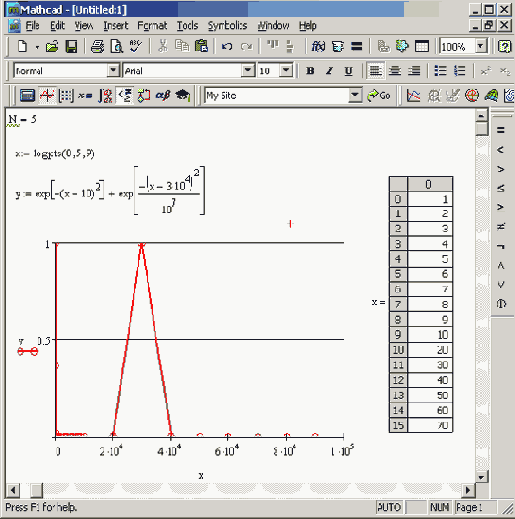

Рисунок 1.31. Функция logpts выдает вектор точек, расположенных равномерно по декадам




  •  logpts (min, dec,N) — возвращает вектор из чисел, расположенных линейно-равномерно в пределах каждой логарифмической декады, т. е. на интервалах 0.1-10, 10 -100 и т. д., начиная с 10min:

  •  min — показатель начальной граница интервала;
  •  dec — количество серий (декад);
  •  N — количество генерируемых точек в пределах каждой серии (декады).


Ряды данных

Чтобы отформатировать стиль построения кривых, представляющих ряды данных, следует перейти к вкладке Trace (Кривые) диалогового окна Formatting Currently Selected X-Y Plot (Форматирование выбранного графика) (Рисунок 1.32). На данной вкладке можно выбрать тип кривых (точки и/или линии), форму и размер маркеров точек, тип и толщину линий, а также задать цвет и легенду для каждой из кривых.
