Построение нескольких зависимостей на одном графике

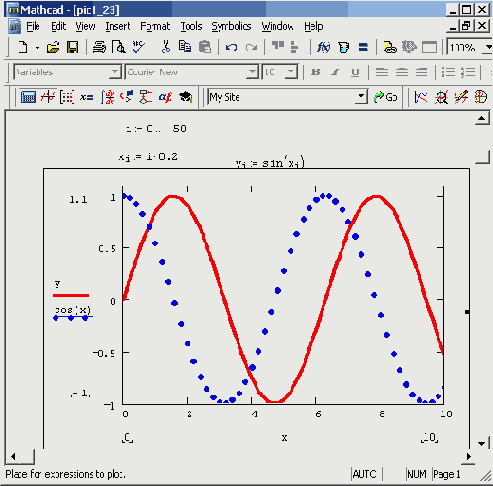

Рисунок 1.25. Построение нескольких зависимостей на одном графике





3. В результате появится местозаполнитель, в который нужно ввести выражение для второй кривой.

4. Щелкните в любом месте вне этого выражения (на графике или вне него).

После этого вторая кривая будет отображена на графике. На Рисунок 1.25 уже нарисованы два ряда данных, а нажатие клавиши с запятой <,> приведет к появлению третьего местозаполнителя, с помощью которого можно определить третий ряд данных.

Примечание 1
Примечание 1


Чтобы убрать один или несколько рядов данных с графика, удалите клавишами <BackSpace> или <Del> соответствующие им надписи у координатных осей.



Описанным способом будет создано несколько зависимостей, относящихся к одному аргументу. Чтобы на одном и том же графике отложить функции разного аргумента, следует ввести имена этих аргументов через запятую возле оси х (Рисунок 1.26).
