Математические задачи в пакете MathCAD 12


Вставка единиц измерения размерной величины

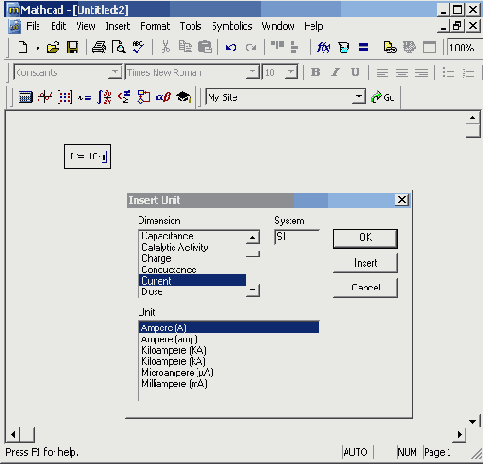

Рисунок 1.9. Вставка единиц измерения размерной величины





Примечание 2
Примечание 2


В Mathcad 12 контроль за правильностью совместного применения различных размерных переменных стал еще жестче, что позволяет избежать случайных ошибок. В частности, примененная техника статической проверки размерности запрещает расчет функций, которые, в зависимости от значения аргумента, могут выдавать результат различной размерности, например, f(x=0)=1*m2, a f (x=l)=l*m3, и т. п. Запрещено также возводить размерные переменные в степень, не являющуюся целым числом, например (l*s)2.31, а также выполнять некоторые другие операции.



Примечание 3
Примечание 3


Можно включить автоматический перевод единиц измерения в более простые единицы, как это показано в листинге 1.17 (ответ автоматически переводится в омы). Для этого перейдите в диалоговое окно Result Format (Формат результата) на вкладку, посвященную размерностям, с помощью команды Format / Result / Unit Display (Формат / Результат / Отображение размерности). Установите в ней флажок Simplify units when possible (Упрощать единицы, когда это возможно).



Единицу измерения в системе СИ любой размерной переменной можно вывести при помощи встроенной функции siunitsof:

  •  siunitsof (a) — возвращает единицу измерения переменной (в системе СИ):

  • а — переменная.


ВНИМАНИЕ!

В прежних версиях Mathcad эта функция имела другое название— UnitsOf (листинг 1.18).
